Lógica de cenário centrada em tipos de peças usinadas
Conceito Central:
Comece pela tarefa de usinagem e obtenha a arquitetura de máquina-ferramenta e o sistema de equipamentos necessários.
Lógica:
Com base no tipo de peça do cliente e nos requisitos de usinagem, determine a estrutura e configuração da máquina mais adequada.
Enquadramento Geral
| Tipo de peça | Requisitos de usinagem | Estrutura da Máquina | Módulos Funcionais Principais | Sistemas Auxiliares |

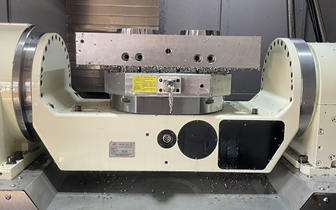

1. Peças planas e de padrão de furo
Características de usinagem
· Principalmente planos e padrões de furos
· Alto requisito para precisão de posicionamento repetido
· Adequado para produção em lote e luminárias de múltiplas estações
Desafios de usinagem
· Consistência da referência de posicionamento
· Precisão da posição do furo
Tipos típicos de máquinas
· Centro de Usinagem Vertical (VMC)
· Centro de Usinagem Horizontal (HMC)
· Centro de perfuração e rosqueamento
Cenários típicos de usinagem
Usinagem plana multifuros
· VMC + Mesa de indexação + Preset de ferramentas + Fixação multiestação
· Melhora a eficiência do lote
Usinagem de consistência de passo de furo
· HMC + Sonda de peça + Palete de troca rápida
· Garante alta precisão
Configuração Típica
|
Categoria |
Módulo |
Configuração Típica |
Notas |
|
Componentes Funcionais Principais |
Tabela de indexação |
Mesa de indexação hidráulica ou servo para usinagem de furos multifacetados |
Geralmente configurado como um 4º eixo |
|
Palete de troca rápida |
Melhora a eficiência da troca de peças |
Adequado para produção de lotes pequenos e médios |
|
|
Sistema de Medição |
Configurador de ferramentas |
Compensação de configuração da ferramenta de contato |
|
|
Sonda de peça de trabalho |
Detecção automática de erros de posição do furo |
|
|
|
Sistema de ferramentas |
Ferramentas de corte |
Broca, alargador, fresa |
Perfuração, alargamento, fresamento de acabamento |
|
Porta-ferramentas |
BT / HSK / porta-ferramentas para serviços pesados |
|
|
|
Sistema de fixação |
Dispositivo elétrico multiestação |
Várias peças processadas simultaneamente |
|
|
Dispositivo pneumático |
Fixação e posicionamento automáticos |
|
|
|
Consumíveis |
Grampos, pinos de tração, parafusos |
Componentes gerais de fixação |
Substituição regular |

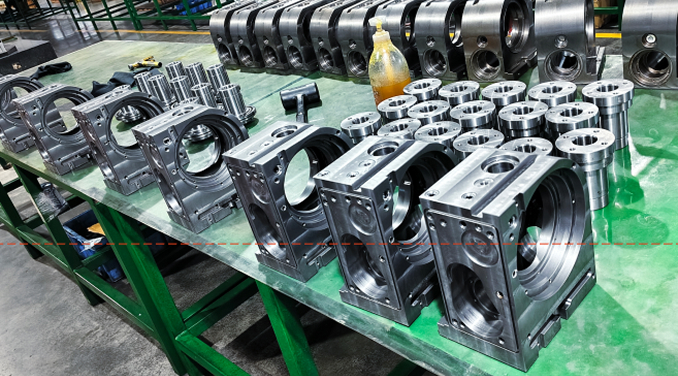

2. Peças tipo cavidade
01
Características de usinagem
· Cavidades profundas, alojamentos, cavidades de molde
· Usinagem multifacetada, furos cegos, canais profundos, canais de fluxo interno
02
Desafios de usinagem
· Alta taxa de balanço da ferramenta
· Dificuldade de evacuação de cavacos
· Supressão de vibração
· Requisitos de alta precisão (GD&T / rugosidade superficial)
03
Tipos típicos de máquinas
· VMC + mesa rotativa de 4 eixos
· HMC
· centro de usinagem de 5 eixos
Cenários típicos de usinagem
|
Cenário |
Configuração |
|
Alojamento de cavidade profunda |
VMC + mesa rotativa de 4 eixos + suporte retrátil + fresa de topo esférico de haste longa + ajustador de ferramenta a laser |
|
Cavidade do molde |
Centro de usinagem de 5 eixos + mesa rotativa de alta precisão + fresa esférica + sistema de sonda |
|
Carcaça de fundição sob pressão |
HMC + sistema de palete duplo + fixação hidráulica + medição automática |
Configuração Típica
|
Categoria |
Subsistema/Módulo |
Configuração Típica |
Notas |
|
Componentes Funcionais Principais |
Mesa rotativa CNC |
Mesa rotativa de 4º ou 5º eixo de alta precisão |
Alta precisão necessária, freio hidráulico do eixo C recomendado |
|
Contraponto |
Suporta peças de cavidade longa |
Adequado para estruturas habitacionais |
|
|
Medição e calibração |
Preparador de ferramentas |
Preset de ferramentas a laser ou contato para compensação de ferramentas longas |
Limpeza automática recomendada |
|
Sonda na máquina |
Alinhamento da peça e medição automática |
Correção automática de coordenadas |
|
|
Sistema de ferramenta e suporte |
Ferramentas de corte |
Fresa de topo esférico de haste longa, ferramentas de desbaste e acabamento |
Melhor usado com suportes retráteis |
|
Porta-ferramentas |
Suporte retrátil, suporte resistente, suporte de extensão |
Suprime a vibração |
|
|
Sistema de fixação |
Dispositivo de posicionamento rápido |
Sistema de localização modular ou personalizado |
Adequado para usinagem multifacetada |
|
Dispositivo pneumático/hidráulico |
Melhora a eficiência de fixação |
Integrado com mesa rotativa |
|
|
Corte e resfriamento |
Refrigeração através do fuso |
Evacuação de cavacos para furos profundos |
Usado com bomba de alta pressão |
|
Filtragem de refrigerante |
Mantém a limpeza do líquido refrigerante |
Filtragem automática recomendada |
|
|
Consumíveis |
Grampos, porcas, pinos de tração |
Componentes de fixação gerais |
Substituição periódica |
|
O-rings, vedações |
Elementos de vedação hidráulica |
Crítico para confiabilidade |

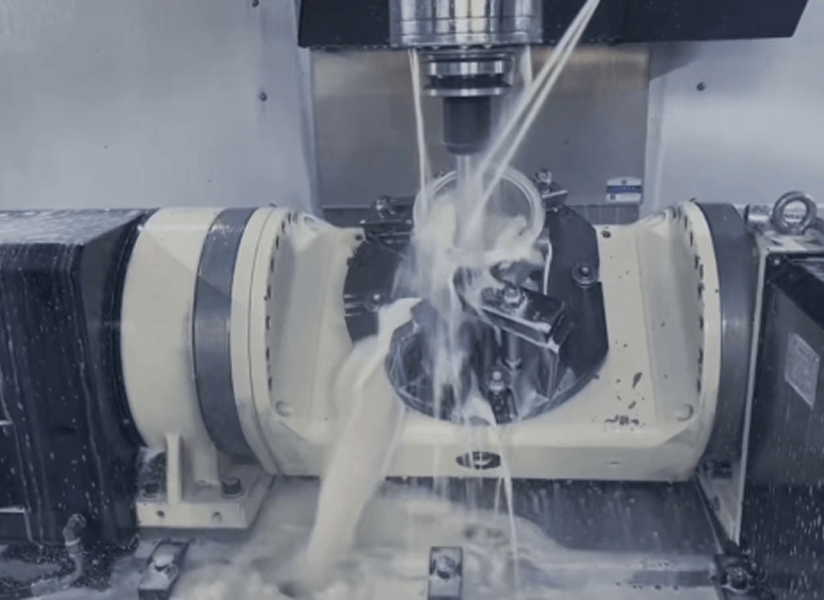

3. Peças de superfície de forma livre complexa
01
Características de usinagem
· Usinagem multi-superfície, multi-ângulo e multi-DOF
· Alta exigência de percurso e compensação suaves
02
Aplicações Típicas
· Componentes aeroespaciais
· Peças médicas
· Moldes complexos
03
Tipos típicos de máquinas
· Centro de usinagem de 5 eixos
· Centro de fresamento e torneamento
Cenários típicos de usinagem
|
Cenário |
Configuração |
|
Superfícies curvas de titânio aeroespacial |
Máquina de 5 eixos + suporte retrátil + fresa de topo esférico + ajustador de ferramenta a laser |
|
Usinagem de canal de fluxo de molde |
Fresadora + mesa rotativa + sistema MQL |
Configuração Típica
|
Categoria |
Módulo |
Configuração Típica |
Notas |
|
Componentes Funcionais Principais |
Mesa rotativa de 5 eixos |
Eixo C de acionamento duplo de alta precisão + freio hidráulico |
|
|
Torre motorizada (fresamento-torno) |
Corte e ligação simultâneos |
|
|
|
Sistema de Medição |
Preparador de ferramentas a laser |
Medição de ferramenta sem contato |
|
|
Sonda de peça de trabalho |
Medição automática de alinhamento e desvio de superfície |
|
|
|
Sistema de ferramentas |
Ferramentas de corte |
Fresa de topo esférico, cortador de nariz touro, cortador cônico |
Usinagem de superfície de forma livre |
|
Suporte retrátil |
Alta rigidez resistente a vibrações |
|
|
|
Sistema de resfriamento |
Resfriamento por névoa de óleo / MQL |
Reduz a deformação térmica |
|
|
Consumíveis |
Insertos, refrigerante, vedações |
Itens gerais |
|

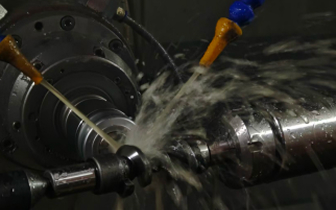

4. Peças do tipo eixo
Características de usinagem
· Peças rotacionais longas
· Exigem alta coaxialidade e rigidez de suporte
Operações Típicas
· Torneamento
· Fresamento de canais
· Perfuração
Tipos típicos de máquinas
· Torno CNC
· Centro de fresamento e torneamento
Cenários típicos de usinagem
|
Cenário |
Configuração |
|
Eixo de transmissão automotivo |
Torno + cabeçote móvel + descanso estável + ferramenta acionada |
|
Eixo do cilindro hidráulico |
Máquina fresadora + apalpador de torneamento + combinação de ferramentas |
Configuração Típica
|
Categoria |
Módulo |
Configuração Típica |
Notas |
|
Componentes Funcionais Principais |
Contraponto |
Suporte para eixos longos |
|
|
Descanso constante |
Suporte de alta velocidade para evitar vibrações |
|
|
|
Sistema de Medição |
Sonda giratória |
Detectar o centro da peça |
|
|
Sistema de ferramentas |
Ferramentas de corte |
Ferramenta de torneamento, ferramenta de mandrilamento, ferramentas de perfuração |
Desbaste e acabamento |
|
Porta-ferramentas acionado |
Usinagem de furo lateral e ranhura |
|
|
|
Sistema de fixação |
Mandril de três mandíbulas |
Fixação principal |
|
|
Centro ao vivo |
Suporte traseiro |
|
|
|
Consumíveis |
Mandíbulas, ferramentas, retentores de óleo |
Itens gerais |
|
5.Placa / Peças Estruturais
Características de usinagem
· Tamanho grande
· Estruturas de paredes finas ou soldadas
· Facilmente deformado, requer forte fixação e supressão de vibração
Aplicações Típicas
· Bases de máquinas-ferramenta
· Quadros de equipamentos
Tipos típicos de máquinas
· Centro de usinagem de pórtico
· Centro de usinagem horizontal
Cenários típicos de usinagem
|
Cenário |
Configuração |
|
Usinagem de placas de base grandes |
Máquina pórtico + sistema de pino de localização + fresa de facear |
|
Usinagem de estrutura de quadro |
HMC + fixação de pórtico + alinhamento a laser |
Configuração Típica
|
Categoria |
Módulo |
Configuração Típica |
Notas |
|
Componentes Funcionais |
Fixação de pórtico |
Fixação em grandes áreas |
|
|
Sistema de pinos de localização |
Posicionamento repetível |
|
|
|
Sistema de Medição |
Sistema de alinhamento a laser |
Calibração de avião |
|
|
Sistema de ferramentas |
Fresa de facear, ferramenta de mandrilamento |
Usinagem de grandes áreas |
|
|
Sistema de resfriamento |
Resfriamento por névoa |
Reduz o estresse térmico |
|
|
Consumíveis |
Grampos, blocos, pinos de tração |
Itens gerais |
|
6. Peças de molde de precisão
01
Características de usinagem
· Alta precisão
· Alto acabamento superficial
· Superfícies complexas de forma livre
02
Altamente sensível a
· Deformação térmica
· Excentricidade da ferramenta
03
Aplicações Típicas
· Moldes de injeção de plástico
· Moldes para fundição sob pressão
· Moldes de estampagem de precisão
04
Tipos típicos de máquinas
·Fresadora de alta velocidade
·Centro de usinagem de 5 eixos
Cenários típicos de usinagem
|
Cenário |
Configuração |
|
Usinagem de núcleo de molde de precisão |
Máquina de alta velocidade + suporte retrátil + ajustador de ferramenta a laser |
|
Acabamento espelhado de canais de molde |
Máquina de 5 eixos + fresa de topo esférico + resfriamento de temperatura constante |
Configuração Típica
|
Categoria |
Módulo |
Configuração |
Notas |
|
Componentes Funcionais Principais |
Mesa rotativa de 5 eixos |
Mesa rotativa simultânea de alta precisão |
|
|
Sistema de Medição |
Preparador de ferramentas a laser |
Medição de ferramentas de alta precisão |
|
|
Sonda de peça de trabalho |
Detecção de microdeslocamento |
|
|
|
Sistema de ferramentas |
Ferramentas de corte |
Fresa de topo esférico, micro fresa |
Usinagem de superfície de precisão |
|
Suporte retrátil |
Alta rigidez |
|
|
|
Sistema de resfriamento |
Resfriamento de névoa de óleo/controle de temperatura constante |
Controla a deformação térmica |
|
|
Consumíveis |
Puxar pinos, vedações, braçadeiras |
Componentes de precisão |
|
