Recursos comuns:
Todos os modelos utilizam um sistema de embreagem dentada de precisão de três peças com fixação hidráulica. Durante a indexação, a superfície da mesa não se eleva, mantendo um plano de referência de usinagem estável. A precisão da indexação é de ±4 segundos de arco, a repetibilidade é de ±1 segundo de arco. A fixação hidráulica fornece torque de travamento estável e forte resistência à vibração de corte. A estrutura geral é rígida e capaz de lidar com tarefas de usinagem pesadas.
Compartilhe:

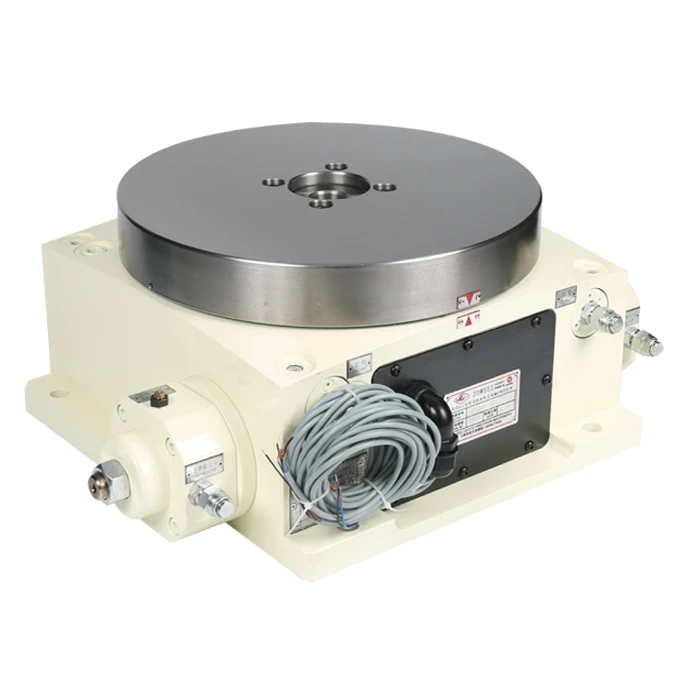

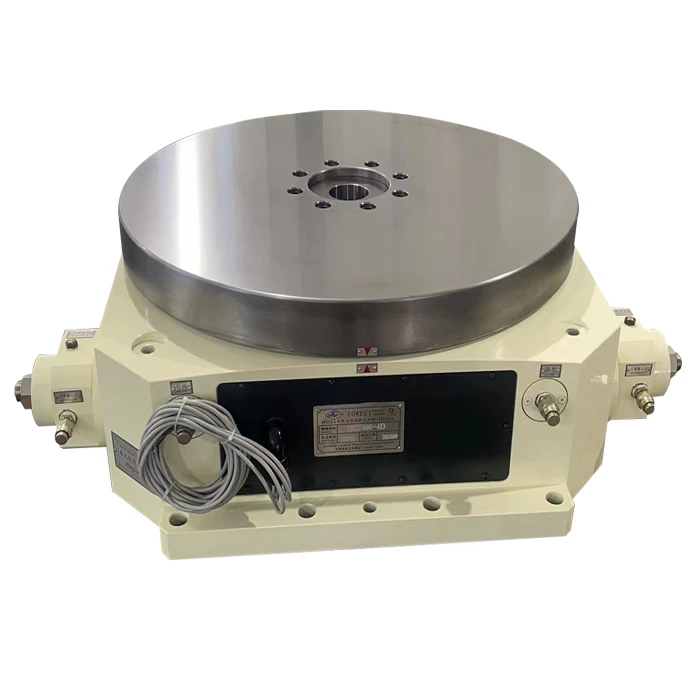

Série NCCT - Mesa de indexação hidráulica acionada por came de precisão
Método de condução: Um servo motor aciona um mecanismo de came de engrenagem de rolo para indexação, oferecendo velocidade de indexação rápida e operação suave. O mecanismo de came tem uma longa vida útil, tornando-o adequado para aplicações de ciclo longo e alta frequência.
Ângulos de Indexação: As divisões padrão são 15° e 18°. Divisões personalizadas de 1° ou 5° também estão disponíveis, acomodando necessidades de produção de múltiplas variedades e lotes variáveis.
Tipos de tabela:
Mesa quadrada: 400 mm × 400 mm a 800 mm × 800 mm, ideal para fixar e organizar peças de trabalho complexas.
Mesa Redonda: Diâmetro de 350mm a 1000mm, com capacidade máxima de carga de até 4000 kg dependendo do modelo.
Equipamento compatível: Pode ser equipado com subplacas ou luminárias. Adequado para fresadoras, mandriladoras, retificadoras, centros de perfuração/rosqueamento, máquinas-ferramentas modulares e diversas máquinas para fins especiais.
Série HCT / HCTV – Mesa de Indexação Hidráulica para Serviços Pesados
Método de condução: Não motorizado. Utiliza uma unidade de energia hidráulica com controle de válvula solenóide para indexação. Os ângulos de indexação são fixos, suportando apenas divisões iguais (por exemplo, 4, 6, 8, 12, 24 posições). Configurações de ângulo arbitrárias não são suportadas.
Aplicações típicas:
Fresamento e mandrilamento de grandes peças estruturais e carcaças
Produção em lote para serviços pesados que exige indexação frequente em grande angular (setores automotivo e de energia)
Atualização de cabeçotes divisores manuais para indexação hidráulica automática em máquinas-ferramentas para serviços pesados

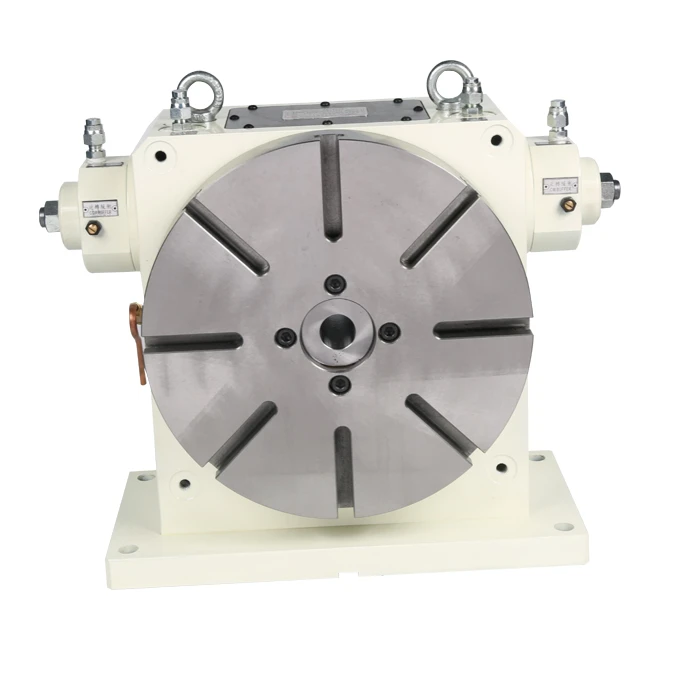

Notas Especiais: A série HCTV suporta montagem horizontal e vertical e pode ser integrada como um 4º eixo CNC, tornando-a adequada para configurações com espaço limitado ou multieixos. Em comparação com a série NCCT, a série HCT/HCTV oferece maior capacidade de carga e torque de fixação, projetada para cargas pesadas e condições operacionais adversas.
Requisitos e séries recomendadas
|
Exigência |
Série recomendada |
|
Precisa de ângulos de indexação flexíveis (1°, 5° ou qualquer ângulo) |
NCCT (servo motor + comando de came) |
|
Só precisa de divisões iguais fixas (por exemplo, 4, 6, 8, 12, 24) |
HCT / HCTV (controle solenóide hidráulico) |
|
Precisa de uma mesa quadrada para fixação de peças complexas |
Mesa Quadrada NCCT |
|
Precisa de uma mesa redonda para usinagem rotativa geral |
Mesa Redonda NCCT |
|
Cargas pesadas, cortes pesados, condições adversas |
HCT/HCTV |
|
Necessita de montagem horizontal/vertical ou integração de 4º eixo |
HCTV |
|
Produção automatizada de ciclo longo e alta frequência |
NCCT (vantagem de durabilidade do mecanismo de came) |
