Soluções de indexação de alta precisão para usinagem CNC de última geração

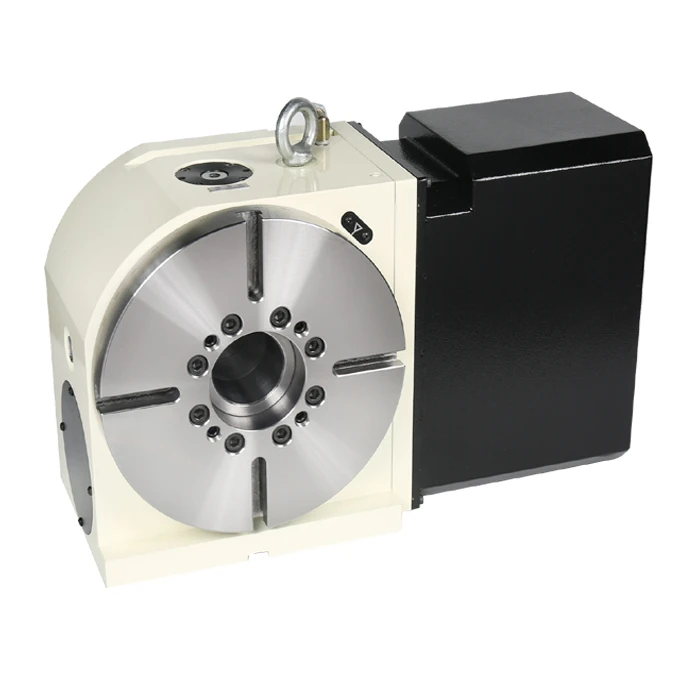

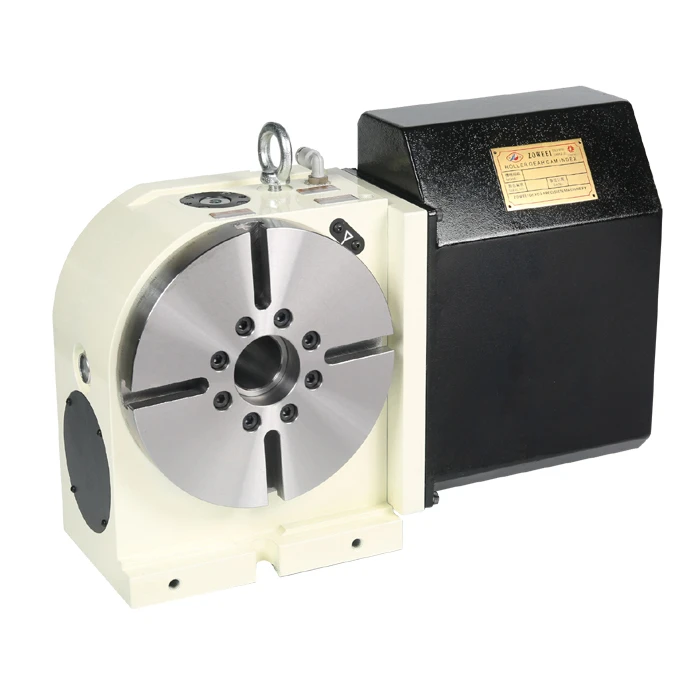

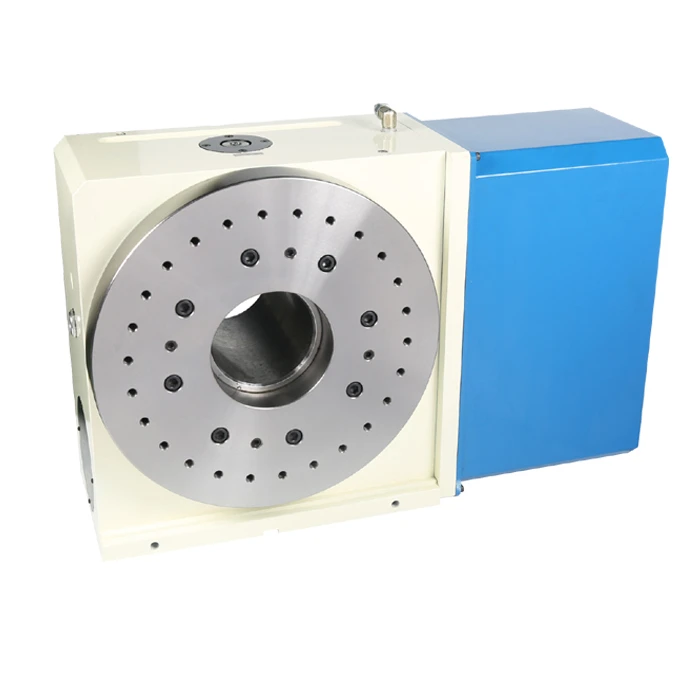

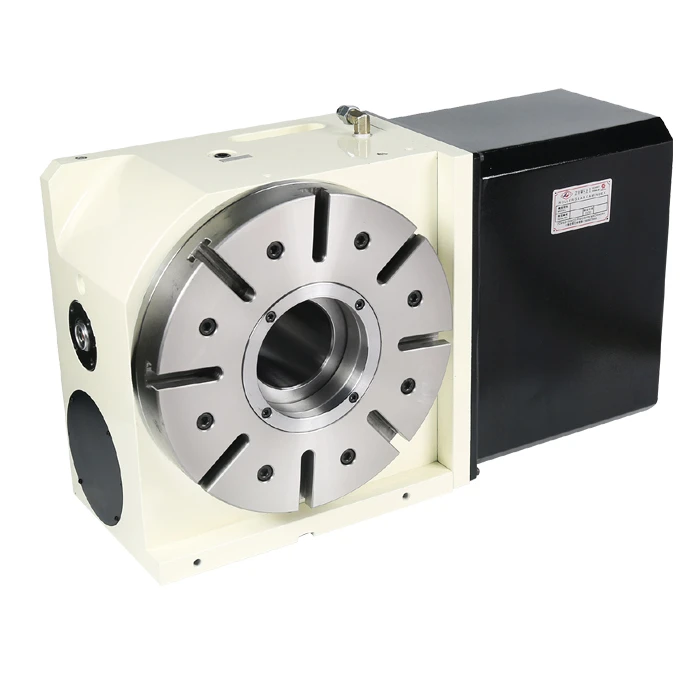

A Série CD é uma unidade de indexação rotativa de alta precisão projetada com um mecanismo Roller CAM. Ao contrário dos sistemas tradicionais de engrenagem helicoidal, a série CD utiliza contato rolante para transmissão de energia, fornecendo uma solução de 4º eixo sem folga, de alta resposta e estável a longo prazo para centros de usinagem CNC.
Compartilhe:
Excelência Técnica
1. Mecanismo de Transmissão: Contato Rolante e Folga Zero
A lógica: A estrutura interna emprega um rolo CAM de precisão para converter o atrito de deslizamento em movimento de rolamento.
O desempenho: Através da coordenação pré-carregada entre o CAM e os rolos, a folga mecânica é fisicamente eliminada. Isso garante resposta rápida e precisão de posicionamento superior durante partidas frequentes e indexação bidirecional.
2. Estabilidade de precisão: Repetibilidade ±4"
Métrica principal: suporta uma unidade de configuração mínima de 0,001°, com precisão de indexação de 20" e repetibilidade de ±4".
Durabilidade: Devido à natureza de baixo desgaste da transmissão rolante, a precisão permanece consistente mesmo sob condições de usinagem pesada de longo prazo, reduzindo significativamente os custos de manutenção.
3. Resposta Dinâmica: Alta Velocidade e Eficiência
Relação de engrenagem otimizada: para usinagem de alta frequência (por exemplo, indústria 3C), modelos como CD-125/170/200 apresentam uma relação de 1:36, atingindo uma velocidade máxima de saída de 111 rpm para minimizar o tempo de indexação sem corte.
4. Rigidez de travamento: fixação em vários estágios
Confiabilidade: Equipado com mecanismos de fixação pneumáticos ou hidráulicos de alta rigidez. Por exemplo, o modelo CD-255 fornece torque de fixação de 50 kgf.m (Pneumático) / 110 kgf.m (Hidráulico), garantindo deslocamento zero durante cortes pesados.
Especificações e compatibilidade
01
Gama de produtos Disponível em diâmetros de mesa de Φ125 mm a Φ1000 mm:
Série CD/CT:
Design de dupla utilização vertical/horizontal, compatível com a maioria dos centros de usinagem verticais (VMC).
Série HCD:
Design horizontal dedicado com mesa quadrada, otimizado para centros de usinagem horizontais (HMC).
02
Integração global de sistemas Design de interface padronizada para integração perfeita com sistemas servo líderes mundiais:
Fanuc/Mitsubishi/Yaskawa/Siemens/Heidenhain e muito mais.
03
Ecossistema de suporte Suporte abrangente de fixação de trabalho com contrapontos correspondentes das séries HTS (Manual), TAT (Automático) e FT (Freio Pneumático) para garantir rigidez para usinagem de peças complexas.
NO.001°(Milésimo de grau)
|
Especificação/Modelo |
Unidade |
CD-125 |
CD-170 |
CD-200 |
CD-255 |
CD-320 |
CD-400 |
CD-500 |
CD-630 |
CD-630H |
CD-800H |
CD-1000H |
|
|
Diâmetro da mesa |
milímetros |
φ125 |
φ170 |
φ200 |
φ255 |
φ320 |
φ400 |
φ500 |
φ630 |
630*630 |
800*800 |
1000*1000 |
|
|
Altura Central (Vertical) |
milímetros |
110 |
135 |
160 |
160 |
210 |
255 |
310 |
360 |
卧式 |
卧式 |
卧式 |
|
|
Diâmetro do fuso através do furo |
milímetros |
20 |
40 |
40 |
60 |
90 |
120 |
180 |
100 |
100 |
100 |
100 |
|
|
Altura total (horizontal) |
milímetros |
150.2 |
153.8 |
153.8 |
204.5 |
250 |
255 |
315 |
330 |
375 |
420 |
445 |
|
|
Diâmetro do furo da mesa |
milímetros |
φ35 |
φ40 |
φ50 |
φ80 |
φ120 |
φ140 |
φ200 |
φ150 |
φ150 |
φ150 |
φ150 |
|
|
Slot T de mesa |
milímetros |
12H7 |
12H7 |
12H7 |
12H7 |
14H7 |
14H7 |
18H7 |
18H7 |
18H7 |
22H7 |
22H7 |
|
|
Bloco guia de posicionamento |
milímetros |
14H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
16H7 |
16H7 |
16H7 |
|
|
Velocidade máxima de saída (4000 rpm) |
rpm |
111 |
111 |
111 |
67 |
55.5 |
33 |
33 |
22 |
22 |
18.5 |
5.5 |
|
|
Taxa de redução |
|
1:36 |
1:36 |
1:36 |
1:60 |
1:72 |
1:120 |
1:120 |
1:180 |
1:180 |
1:216 |
1:720 |
|
|
Seleção de servomotor |
|
β4/β8 |
β4/β8 |
β4/β8 |
β8/β12 |
β22 |
β22 |
β22 |
β22 |
β22 |
β22 |
β22 |
|
|
Peso morto |
Vertical |
kg |
50 |
75 |
75 |
100 |
200 |
250 |
400 |
600 |
/ |
/ |
/ |
|
Horizontal |
kg |
80 |
150 |
150 |
250 |
450 |
500 |
800 |
1600 |
1600 |
3500 |
5000 |
|
|
Contraponto aplicado |
kg |
80 |
150 |
150 |
250 |
410 |
500 |
800 |
1300 |
/ |
/ |
/ |
|
|
Repetibilidade |
segundo |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
|
|
Precisão de indexação |
segundo |
40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
Peso Líquido (Excl. Motor) |
kg |
38 |
50 |
58 |
140 |
180 |
300 |
450 |
700 |
750 |
1170 |
2160 |
|
|
Máx. permitido Carga Axial (N) |
N |
11000 |
15000 |
17500 |
20000 |
23000 |
40000 |
55000 |
85000 |
85000 |
105000 |
192000 |
|
|
Carga radial admissível (N·m) |
N·m |
270 |
300 |
330 |
1000 |
1200 |
2000 |
2600 |
6100 |
6100 |
7600 |
21000 |
|
|
Carga Momentânea Admissível (N·m) |
N·m |
500 |
1000 |
1400 |
1800 |
2000 |
4000 |
7100 |
9600 |
9600 |
12800 |
23500 |
|
|
Sistema de travamento (pneumático) |
MPa |
3-5 |
3-5 |
3-5 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
Sistema de fixação (pneumático/hidráulico) |
|
Pneumático |
Pneumático |
Pneumático |
Hidráulico |
Hidráulico |
Hidráulico |
Hidráulico |
Hidráulico |
Hidráulico |
Hidráulico |
Hidráulico |
|
|
Pressão de fornecimento |
kg/cm² |
5 |
5 |
5 |
25 |
30 |
30 |
30 |
35 |
35 |
35 |
35 |
|
|
Torque de fixação |
N·m (kgf.m) |
16 |
25 |
25 |
90 |
150 |
180 |
265 |
460 |
460 |
760 |
1100 |
|
Opções funcionais e acessórios

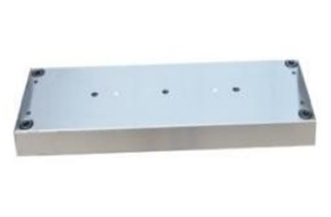

Placa de ponte (subplaca e placa de base)

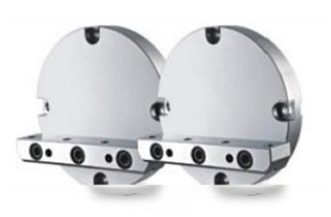

Bloco L

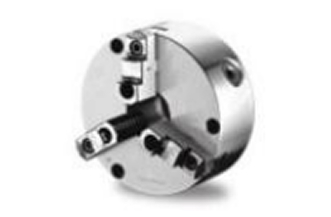

Mandril de 3 mandíbulas

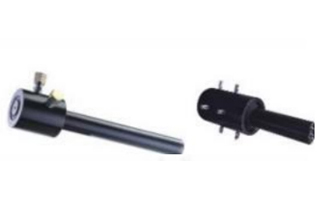

Junta rotativa pneumática/hidráulica

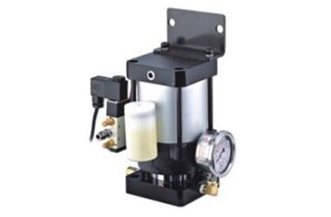

Reforço Air-0il

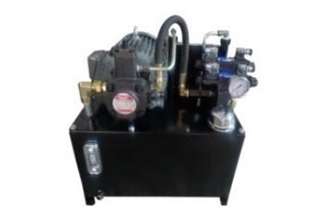

Unidade Hidráulica

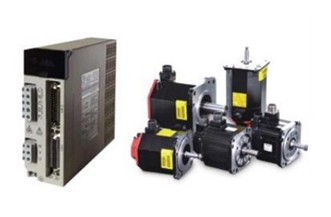

Servo Motor e Driver
