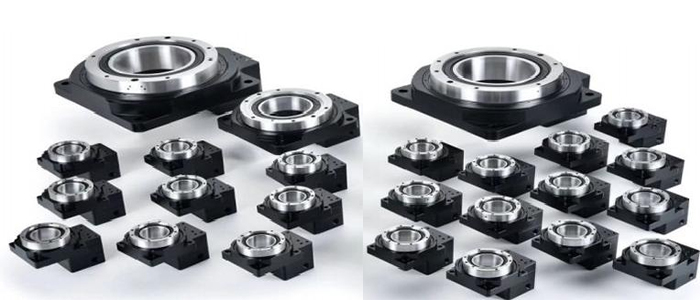

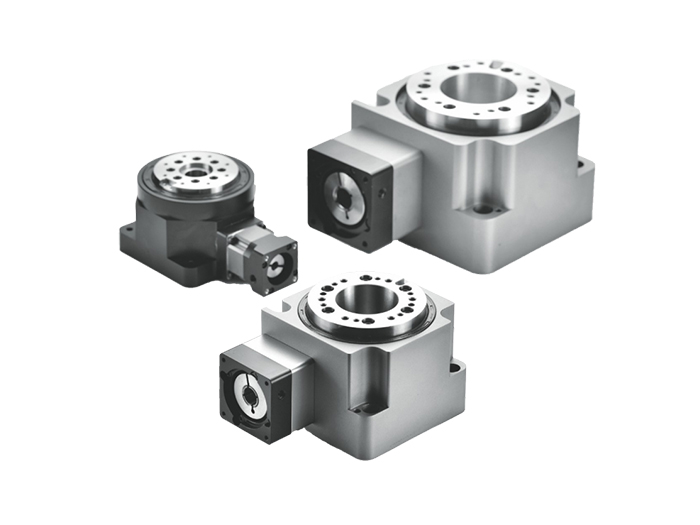

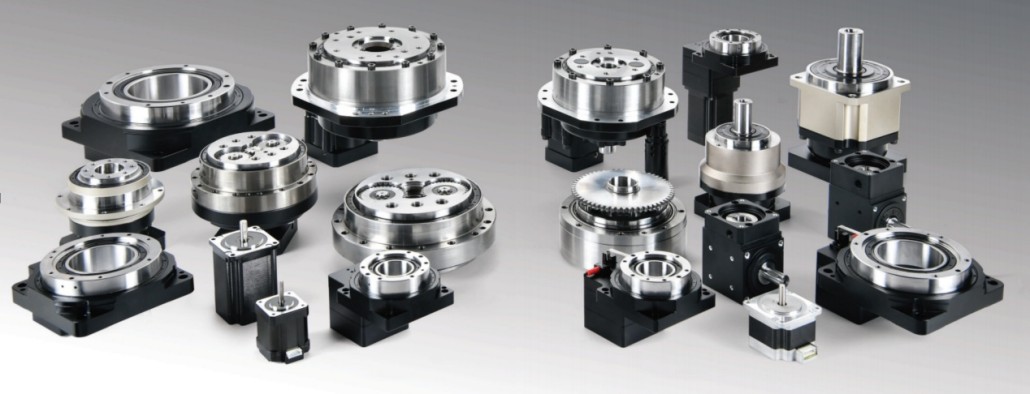

Plataformas Rotativas Ocas

Uma unidade de atuação Arc-Second que integra transmissão de precisão e rolamentos giratórios de alta rigidez

Transmissão e suporte integrados: o mecanismo de redução e o rolamento de rolos cruzados estão profundamente integrados, permitindo que as cargas úteis sejam aparafusadas diretamente na mesa de saída, eliminando acoplamentos e caixas de rolamentos independentes.

Multipulsos de acionamento versátil: disponíveis em configurações de engrenagem helicoidal, engrenagem cônica em espiral e engrenagem hipóide para combinar com precisão condições operacionais distintas, como travamento automático, carga pesada e baixo ruído.

Indexação de precisão Arc-Second: Precisão de posicionamento repetitivo dentro de ≤±10 segundos de arco com vida útil de projeto de série completa de 20.000 horas.

A plataforma rotativa Precision Hollow é um atuador altamente integrado projetado para mesas de indexação automatizadas de múltiplas estações. Sua principal filosofia de projeto reside na integração monolítica de um mecanismo de redução de engrenagem de precisão e um rolamento de rolos cruzados de alta rigidez.

Ao travar a carga diretamente na mesa rotativa de saída, o sistema obtém simultaneamente suporte giratório estável em momentos axiais, radiais e de tombamento. Isso elimina a necessidade de blocos de rolamentos auxiliares e acoplamentos de transmissão personalizados, simplificando fundamentalmente a cadeia de montagem e multiplicando a rigidez do sistema.

Em comparação com soluções de motor Direct Drive (DD), a Plataforma Rotativa Oca oferece absorção de torque anti-sobrecarga superior e maior eficiência de custos durante ciclos de partida-parada de alta frequência. Comparado aos indexadores de came mecânicos tradicionais, ele suporta indexação de ângulo arbitrário totalmente programável para maior flexibilidade de tempo de ciclo. O design de furo passante oco de grande diâmetro da série completa permite que linhas pneumáticas, cabos elétricos e caminhos de laser passem diretamente pelo centro rotativo, eliminando completamente o emaranhamento de cabos e falhas por fadiga.

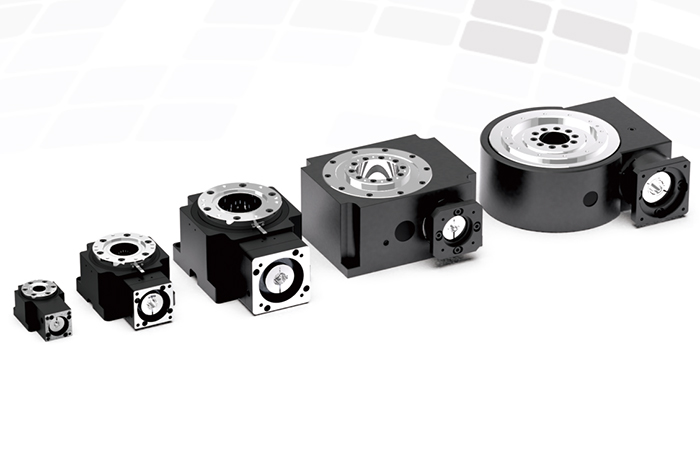

1. Transmissão de precisão: três geometrias para correspondência exata de aplicação

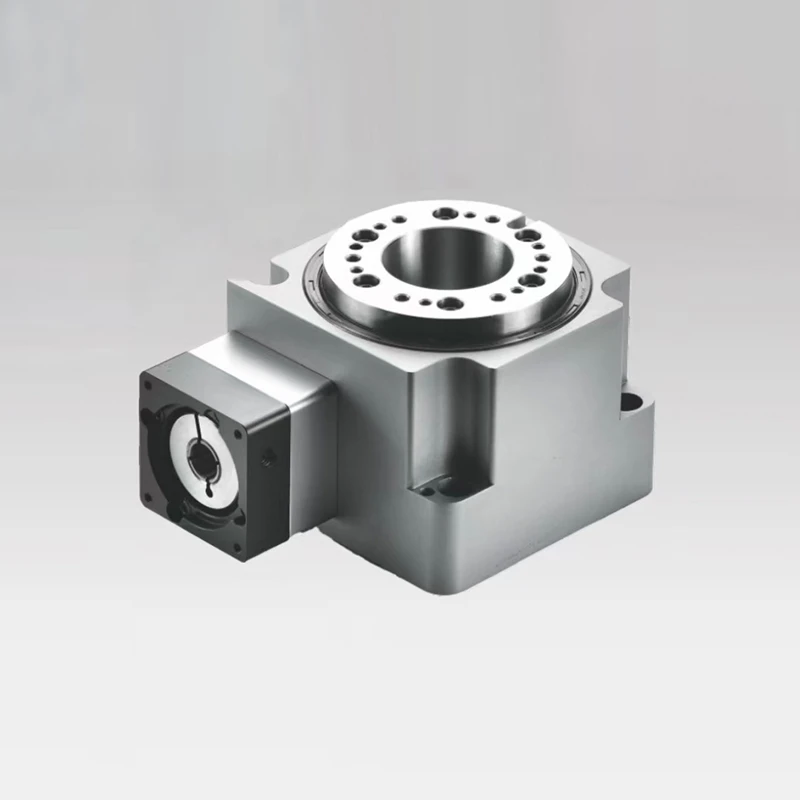

Acionamento por engrenagem helicoidal (série horizontal): A configuração de contato deslizante produz travamento automático mecânico inerente, eliminando os riscos de retorno do disco durante a perda de energia - perfeito para configurações verticais e indexação padrão econômica.

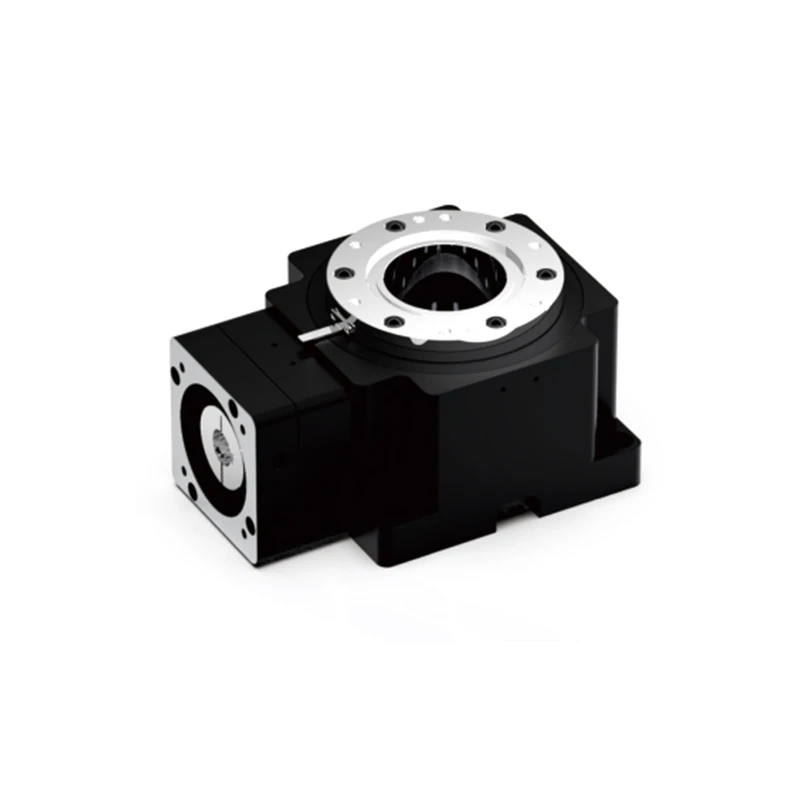

Acionamento por engrenagem cônica em espiral (série em ângulo reto): O flanco do dente em espiral retificado facilita o redirecionamento de torque de 90° altamente eficiente, mantendo uma retenção de precisão excepcional sob cargas de choque pesadas.

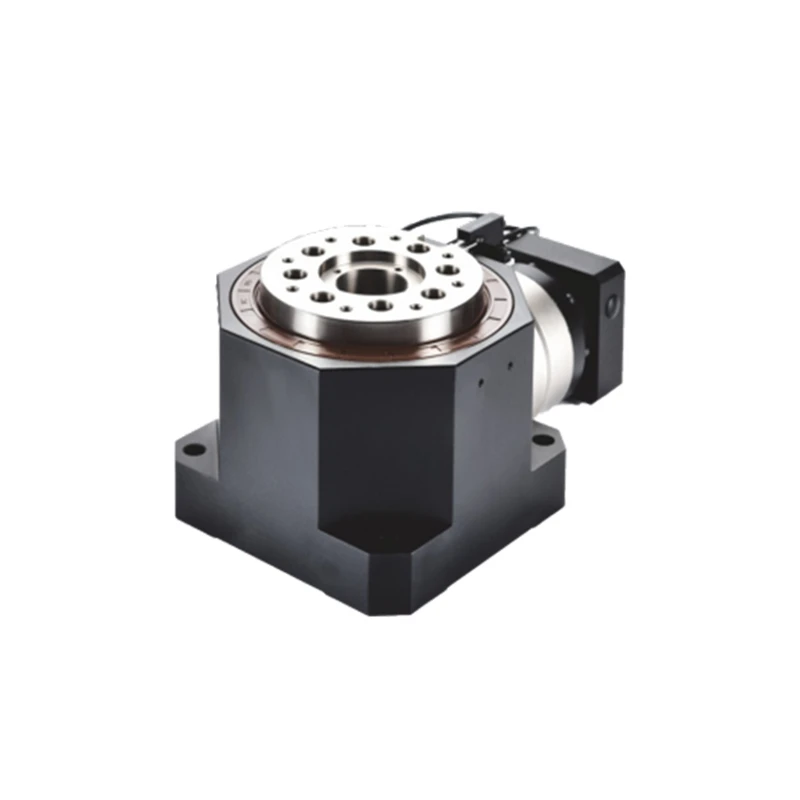

Acionamento por engrenagem hipóide (série hipóide): O design do eixo deslocado aumenta o número de dentes em engate simultâneo, reduzindo o estresse em um único dente. Isso permite uma saída de alto torque dentro de limites de baixa folga fortemente restritos, ao mesmo tempo que amortece significativamente os harmônicos de alta frequência.

2. Suporte giratório de alta rigidez: Rolamento único para manuseio de carga multidirecional

A mesa de saída integra diretamente um rolamento de rolos cruzados de precisão, onde os rolos são dispostos em uma configuração cruzada de 90°. Essa arquitetura singular de rolamentos lida de forma independente com momentos combinados axiais, radiais e de tombamento. Mesmo sob carga excêntrica pesada, o desvio axial e radial do disco de saída permanece rigidamente estabilizado dentro de ≤0,01 mm, eliminando completamente a oscilação da face final e a deflexão do cantilever induzida pela folga do rolamento, salvaguardando a consistência operacional a longo prazo.

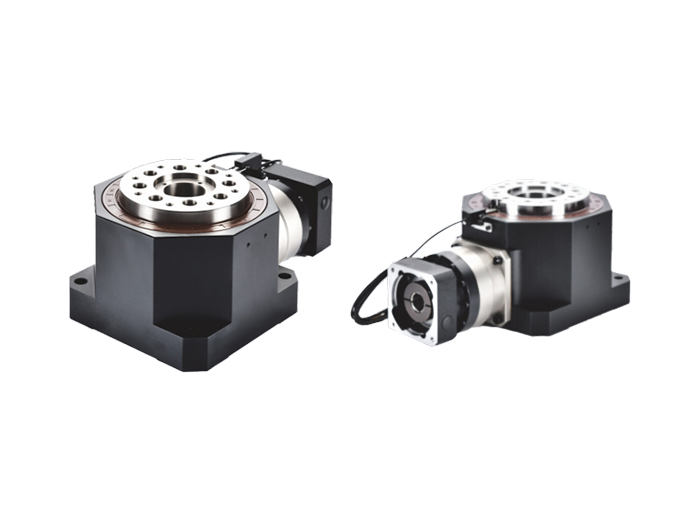

3. Interface de motor totalmente aberta: Plug-and-Play, acoplamento zero

Apresentando um flange adaptador de motor modular e trocável e um conjunto de eixo de entrada, ele oferece compatibilidade nativa com servos CA convencionais e motores de passo de marcas como Yaskawa, Mitsubishi e Panasonic. Os engenheiros podem executar uma rápida combinação de potência sem modificar a estrutura do chassi da máquina, reduzindo drasticamente o tempo de entrega desde o projeto inicial até o comissionamento no chão de fábrica.

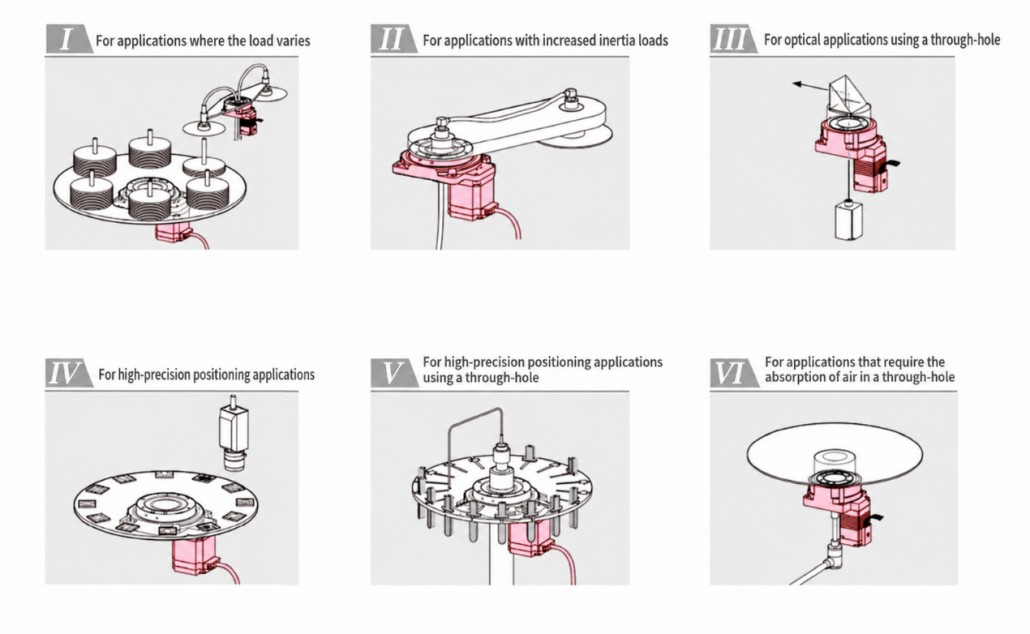

Posicionadores de soldagem automatizados: O grande furo oco acomoda cabos da tocha e linhas de gás de proteção diretamente no centro, permitindo rotação contínua irrestrita de 360°, emparelhado com travamento automático de engrenagem helicoidal para orientação à prova de falhas durante paradas de emergência.

Manuseio de wafer semicondutor: A repetibilidade de segundo de arco atende às rigorosas tolerâncias de alinhamento do wafer, enquanto a passagem oca abriga perfeitamente as linhas de sucção a vácuo. A baixa emissão de partículas da Série Hypoid é inerentemente adequada a ambientes de salas limpas.

Tabelas de indexação de corte e marcação a laser: Um substituto direto para motores DD, preservando a indexação de posicionamento preciso enquanto reduz o custo total do sistema e remove complexidades de gerenciamento térmico.

Linhas de montagem de precisão 3C: A operação com baixo ruído e sem manutenção se alinha às demandas de atualização de automação industrial, suportando programação flexível para indexação arbitrária de múltiplas estações.

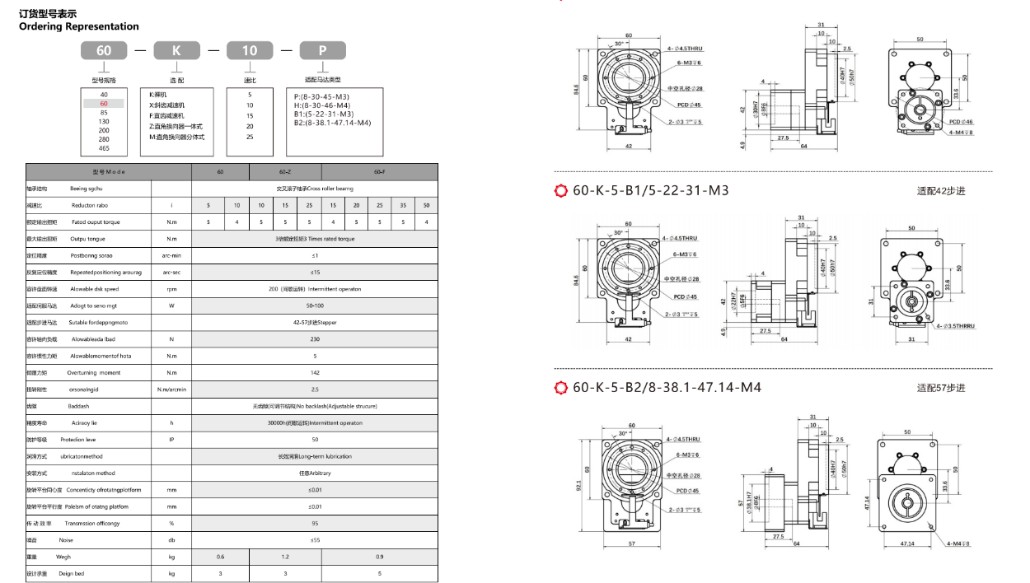

Matriz completa de parâmetros técnicos: Esta visão geral serve como um guia geral do produto. Para obter projetos dimensionais detalhados, diâmetros exatos do furo de passagem, forças axiais/radiais permitidas e relações de transmissão precisas (por exemplo, 1:5, 1:10, 1:18) para modelos específicos, baixe o Manual Técnico da Plataforma Rotativa Full Hollow.

Verificação de engenharia sob medida: Os cálculos de correspondência de inércia e aceleração do ciclo de trabalho são essenciais para uma indexação bem-sucedida. Compartilhe conosco a massa da carga útil, o diâmetro da mesa giratória e o tempo de ciclo desejado. Os engenheiros de aplicação da HAEGOLIA fornecerão cálculos dinâmicos e recomendações de modelos gratuitamente.
