Sistemas de indexação de câmeras

Soluções modernas de movimento intermitente de alta frequência e folga zero

Os sistemas de indexação Cam convertem entradas rotativas contínuas em movimentos de indexação precisos e intermitentes. Apoiados por vinte anos de experiência em fabricação de precisão, nossos indexadores apresentam um mecanismo de embreagem de rolo otimizado que elimina completamente a folga inerente às engrenagens tradicionais, proporcionando posicionamento rotativo de alta velocidade, alto torque e livre de manutenção para linhas de montagem automatizadas, máquinas de embalagem e equipamentos de fabricação de baterias de íons de lítio.

Compartilhe:

Consulte agora

Soluções modernas de movimento intermitente de alta frequência e folga zero

EXCELÊNCIA TÉCNICA

1. Cinemática Mecânica: Fricção de Rolamento Pura e Folga Zero

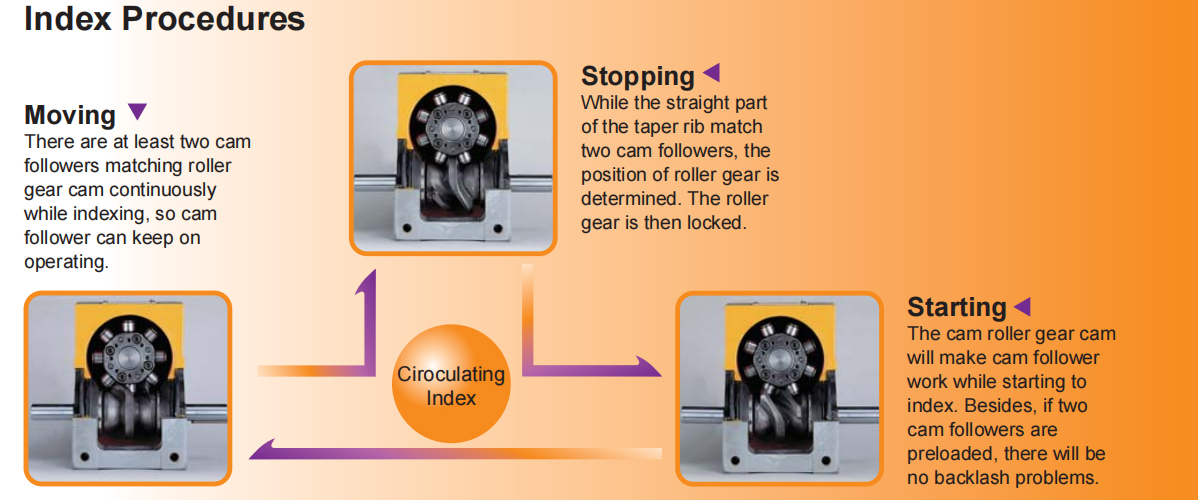

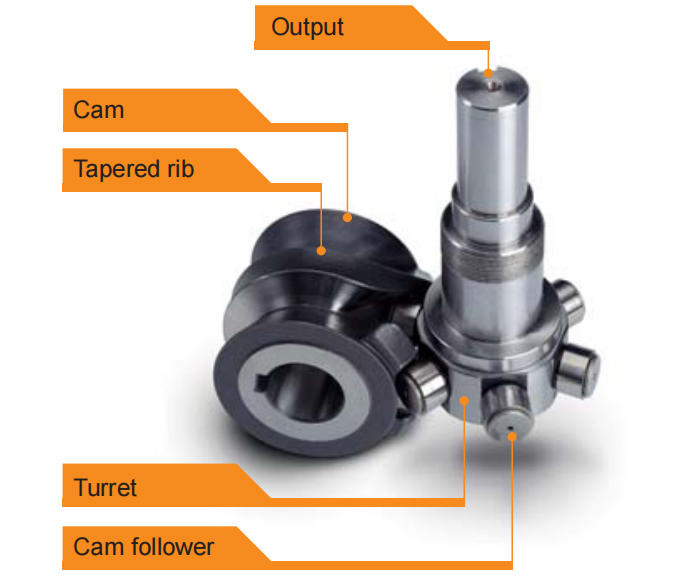

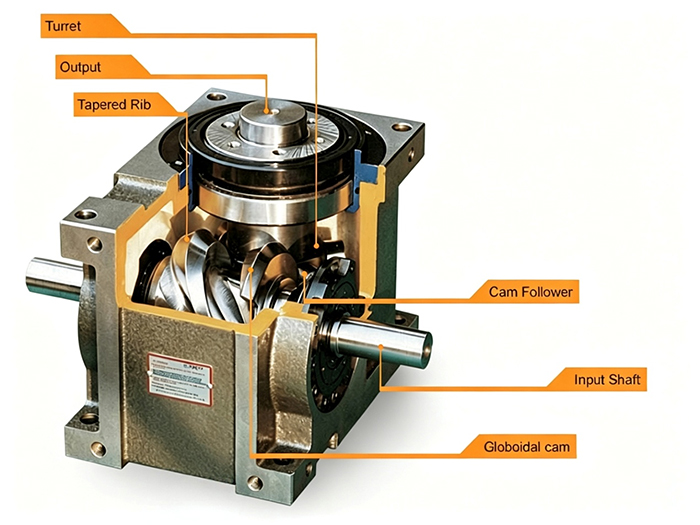

• Lógica do Mecanismo: O came globoidal no eixo de entrada combina perfeitamente com os rolamentos de rolos cônicos na torre de saída. Através da pré-carga física do came e dos rolos, as zonas mortas mecânicas e a folga são eliminadas na fonte, garantindo o travamento absoluto durante as fases de aceleração e de permanência.

• Resistência ao desgaste: O atrito de deslizamento tradicional é totalmente substituído pelo puro contato de rolamento. Mesmo depois de milhões de ciclos de alta frequência, a unidade mantém a precisão da indexação de segundos de arco sem degradação da precisão.

2. Controle Dinâmico: Curvas de Movimento Matematicamente Otimizadas

• Supressão de vibração: As configurações padrão suportam diversas curvas de aceleração avançadas, incluindo senoidal modificada (MS), trapézio modificado (MT) e velocidade constante modificada (MCV50).

• Benefício principal: Esses perfis matemáticos suavizam efetivamente o pico de aceleração, reduzindo drasticamente o choque inercial e a vibração durante a indexação de alta velocidade, protegendo diretamente mecanismos de montagem a montante, manipuladores robóticos e peças de trabalho delicadas.

Sistemas de indexação de câmeras

3. Rigidez Industrial: Carcaça fundida para serviços pesados e lubrificação vitalícia

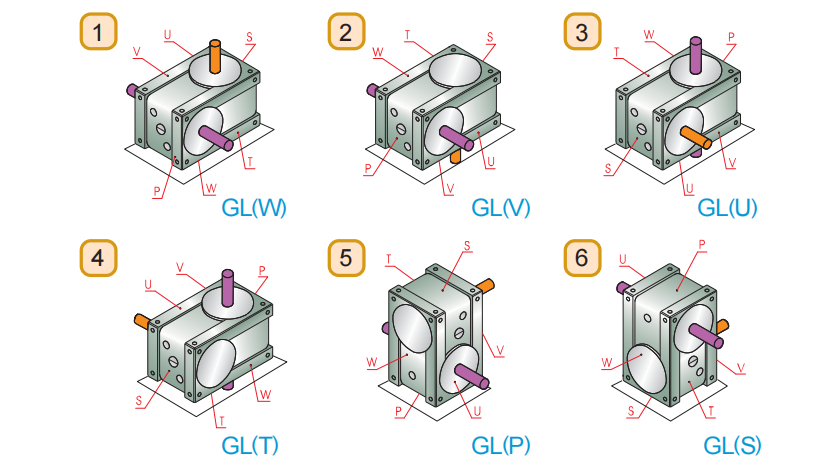

• Rigidez Estrutural: Todo o sistema é encerrado em um invólucro de ferro fundido de alta resistência, multifacetado e usinado com precisão. Ele suporta configurações de montagem altamente flexíveis em múltiplas faces (V, W, P, S, T, U) para integração perfeita em qualquer layout de estrutura de máquina.

• Projeto Livre de Manutenção: Os principais componentes internos da transmissão funcionam em banho de óleo contínuo para dissipação de calor e lubrificação ideais, minimizando o tempo de inatividade em ambientes de produção de alta intensidade 24 horas por dia, 7 dias por semana.

APLICAÇÃO E RESOLUÇÃO DE PROBLEMAS

Sistemas de indexação de câmeras

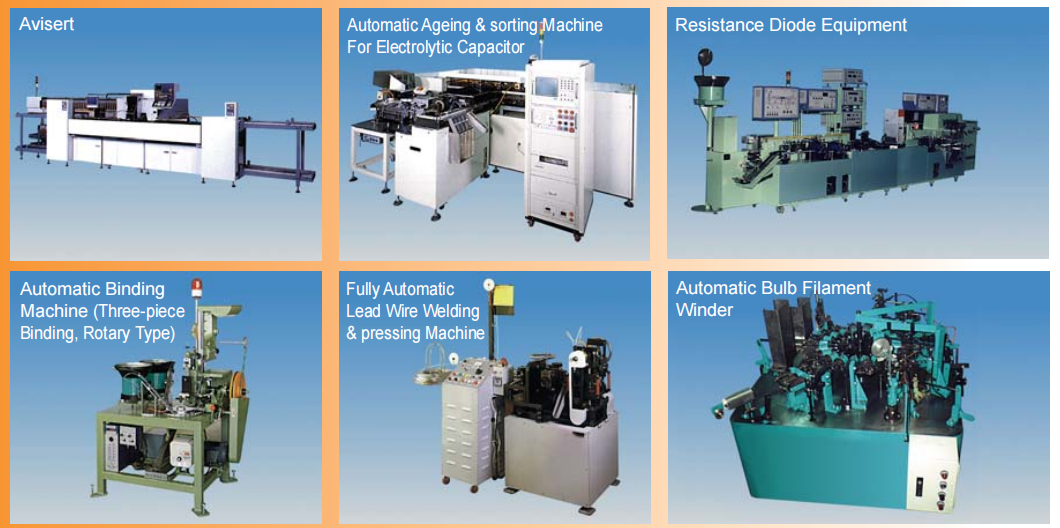

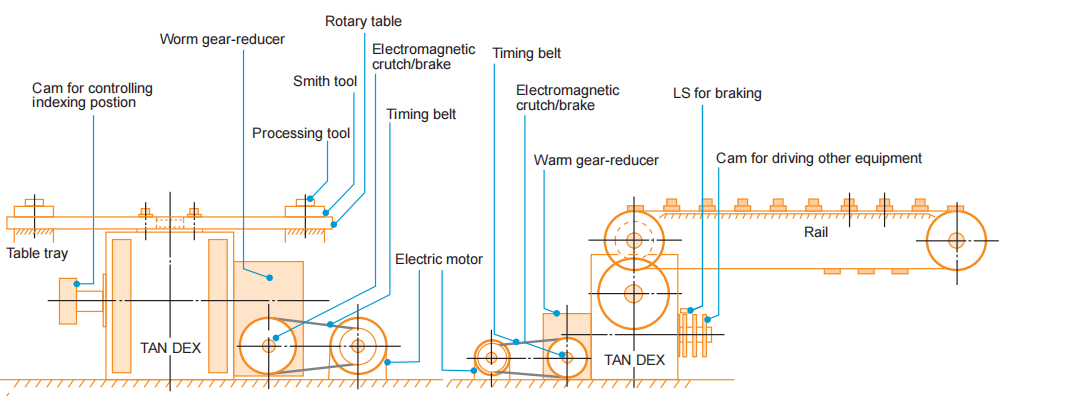

01 Principais Campos de Aplicação

• Fabricação de íons de lítio e novas energias: linhas de montagem de células rotativas com múltiplas estações, máquinas de injeção de eletrólitos de alta velocidade, máquinas de solda de abas e máquinas de bobinagem.

• Embalagem de eletrônicos e semicondutores 3C: placas de discagem para montagem de chips, linhas de montagem de componentes para telefones celulares, classificação de LED de alta velocidade e equipamentos de inspeção.

• Embalagens para alimentos, produtos químicos diários e farmacêuticos: máquinas de envase rotativas com múltiplas cabeças, máquinas de tampar de alta velocidade, máquinas de etiquetagem e máquinas de encartuchamento automatizadas.

• Automação de componentes automotivos: linhas automatizadas de soldagem, aparafusamento, montagem e inspeção de múltiplas estações para faróis, embreagens e corpos de válvulas de precisão.

02 principais pontos problemáticos de engenharia resolvidos

• Eliminação de folgas e erros cumulativos: As configurações tradicionais de "servo motor + redutor padrão" introduzem zonas mortas mecânicas durante ciclos freqüentes de partida-parada, levando a erros de posicionamento cumulativos ao longo do tempo. O sistema de indexação de cames HG depende de travamento mecânico rígido e puro atrito de rolamento para eliminar fisicamente a folga, garantindo repetibilidade absoluta e de longo prazo.

• Mitigação de choques e vibrações de partida-parada em alta velocidade: Sob tempos de ciclo apertados (por exemplo, tempos de indexação abaixo de 0,5 segundos), a aceleração instantânea gera vibração severa. Nossas curvas de movimento matematicamente otimizadas (MS/MT) suavizam o pico de aceleração da fonte, evitando o deslocamento da peça e protegendo os manipuladores a montante contra danos.

• Resolvendo emaranhados de cabos e restrições de espaço: Dispositivos pneumáticos ou elétricos de múltiplas estações freqüentemente causam linhas emaranhadas durante a rotação. Ao oferecer centros ocos estacionários (série DT/DA) e perfis planos e ultrafinos (série PU), os engenheiros podem rotear linhas pneumáticas e cabos diretamente através do centro do eixo ou obter transporte estável para serviços pesados dentro de uma folga vertical estreita.

Exemplos

SÉRIE DE PRODUTOS PRINCIPAIS

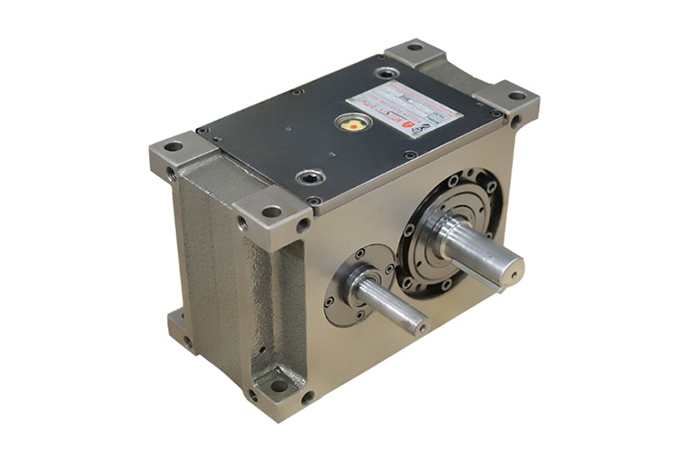

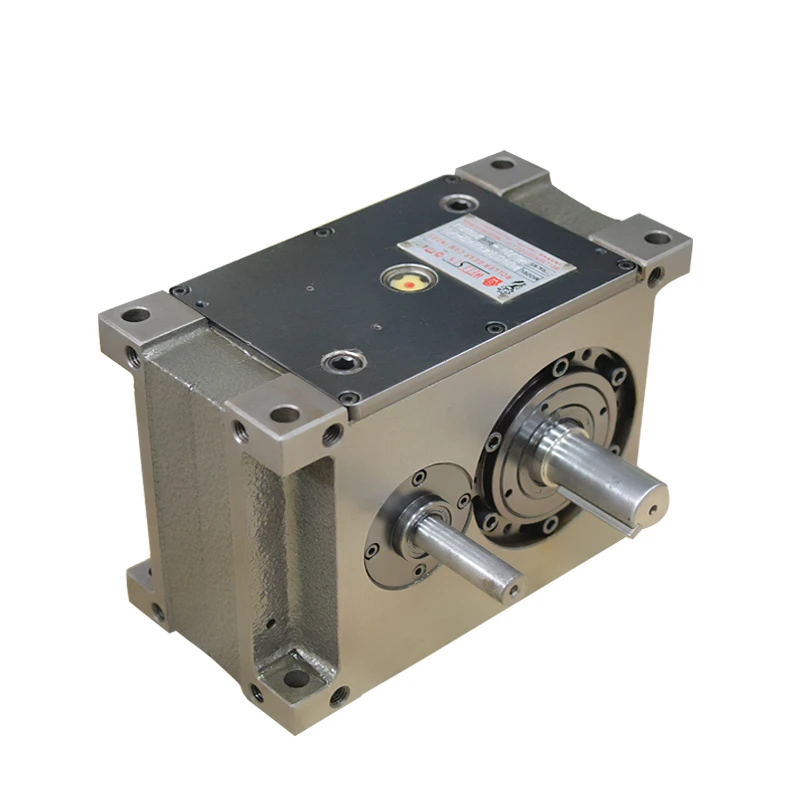

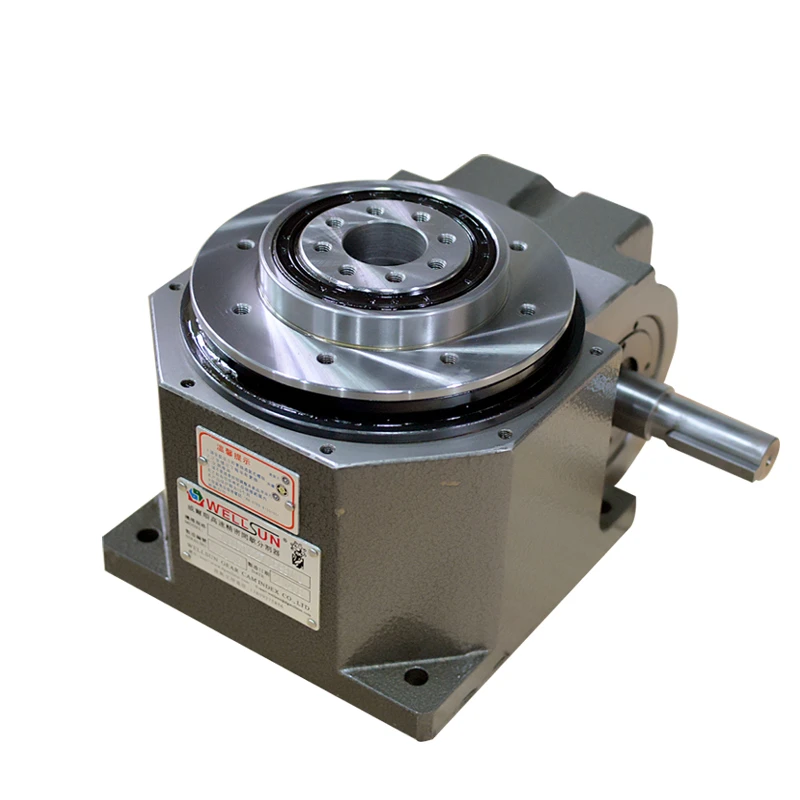

01 | Série DF: Tipo Flange

• Design e Rigidez: Apresenta um flange de saída largo e discreto. Permite o aparafusamento direto de mostradores rotativos pesados, mesas giratórias ou placas de indexação de grande diâmetro sem a necessidade de adaptadores de flange adicionais.

• Melhores aplicações: montagem rotativa para serviços pesados, sistemas de soldagem automatizados de múltiplas estações e carrosséis de alta carga com rígidos requisitos de rigidez radial e axial.

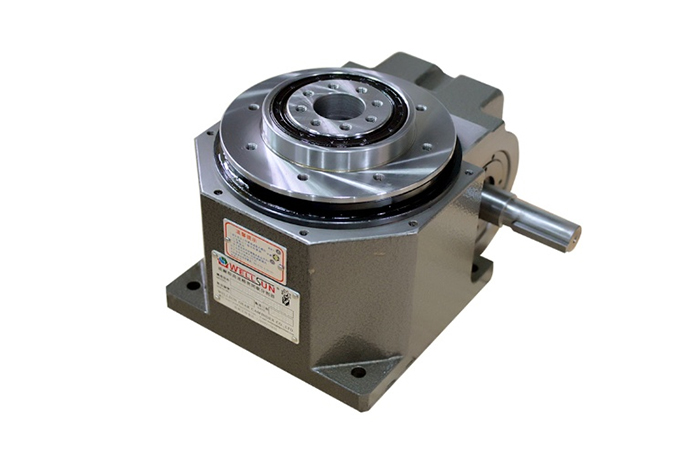

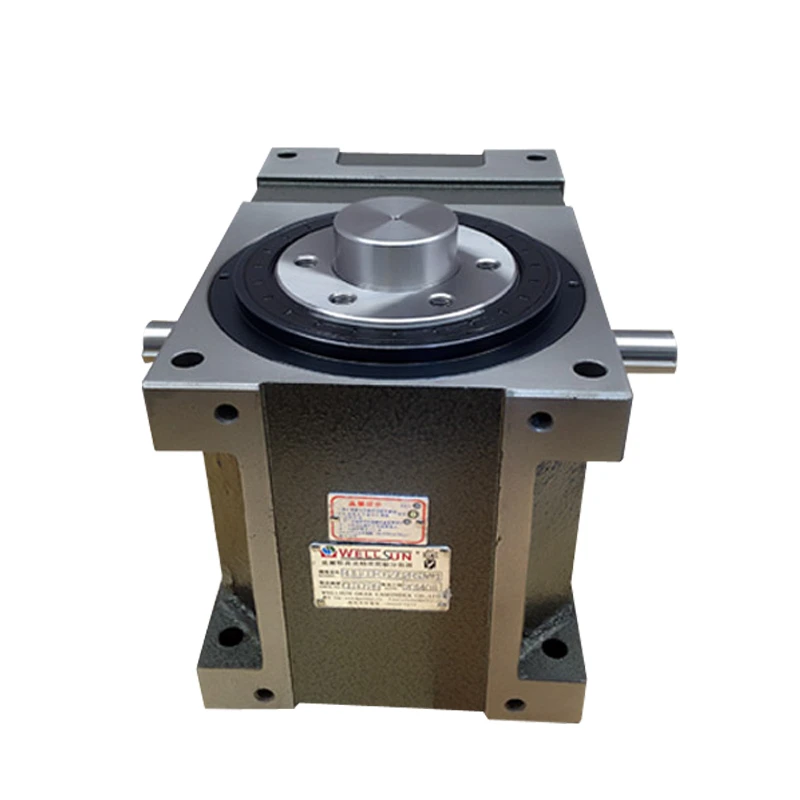

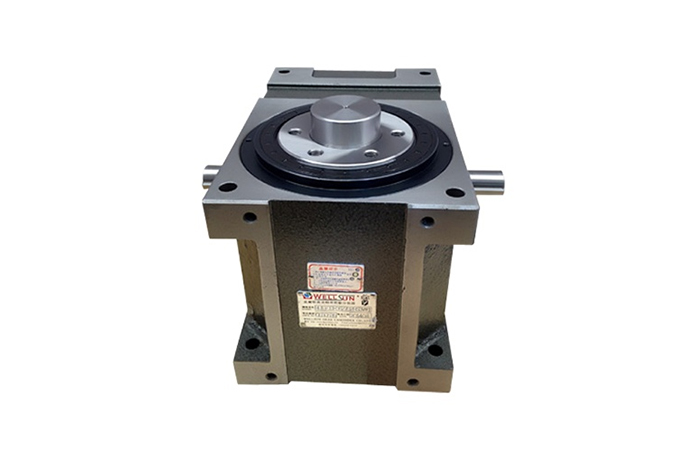

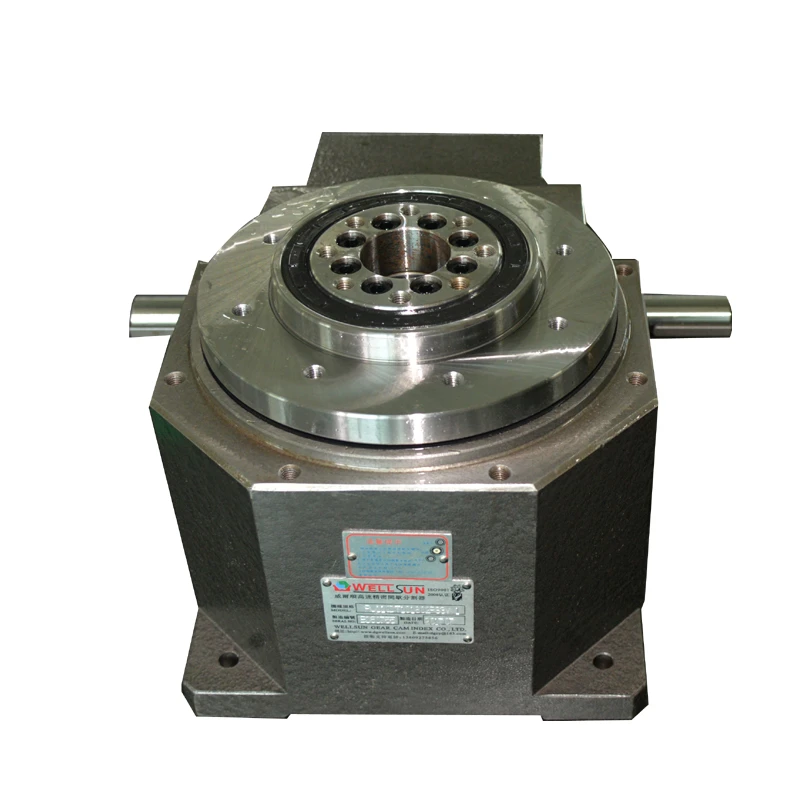

02 | Série DT: Tipo de mesa

• Vantagem do centro oco estacionário: Projetado com uma estrutura de mesa de base ampla e altamente estável, apresentando um furo oco estacionário integrado no centro.

• Melhores Aplicações: Layouts que exigem mecanismos complexos de ferramentas superiores. Permite que linhas pneumáticas, fiação elétrica ou eixos de transmissão centrais passem diretamente pelo centro do indexador, eliminando completamente o emaranhamento de cabos durante a rotação de alta frequência.

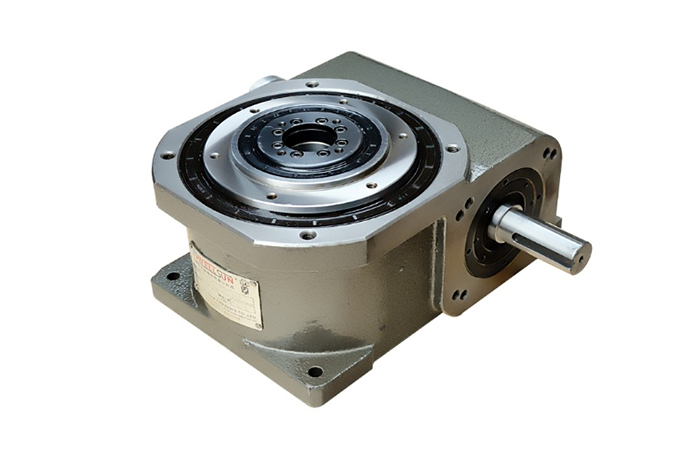

03 | Série DA: Tipo de mesa ultrafina

• Otimização de Espaço: Uma evolução compacta do tipo de mesa, reduzindo drasticamente a altura da pilha vertical e preservando a capacidade de furo central de grande diâmetro.

• Melhores Aplicações: Células de automação compactas, equipamentos de teste/inspeção de precisão para componentes eletrônicos e unidades de automação com limites extremos de folga vertical.

04 | Série PU: Tipo de placa

• Extrema resistência ao torque: Equipado com rolamentos internos reforçados para excepcional capacidade de carga axial. A espessura da carcaça é minimizada em uma estrutura plana em forma de placa, proporcionando um centro de gravidade ultrabaixo e resistência incomparável a momentos de tombamento.

• Melhores aplicações: transportadores de corrente multiestações de grande diâmetro, transportadores rotativos intermitentes para serviço pesado e linhas de montagem automatizadas que exigem uma altura excepcionalmente baixa da superfície de transporte em relação ao piso.

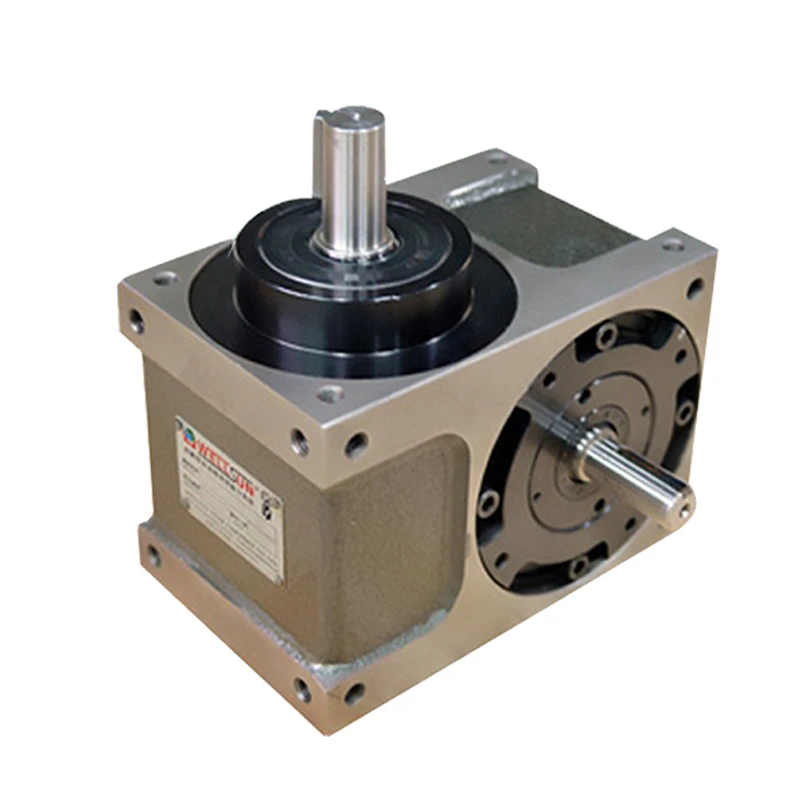

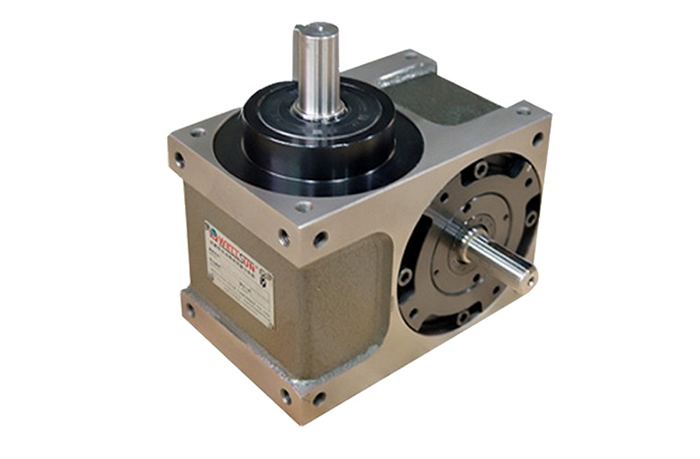

05 | Série DS: Tipo de eixo

• Integração de interface flexível: A saída é um eixo sólido retificado com precisão com um rasgo de chaveta padronizado.

• Melhores Aplicações: Integração indireta de drives. Perfeitamente adequado para acionar correntes transportadoras por meio de rodas dentadas, correias dentadas por meio de polias ou acionar submecanismos sincronizados de vários eixos por meio de engrenagens padrão.

NOMENCLATURA TÉCNICA E CÓDIGO DE SELEÇÃO

Para garantir uma comunicação de engenharia perfeita, consulte o seguinte layout de código de seleção padronizado ao fazer o pedido:

Sistemas de indexação de câmeras

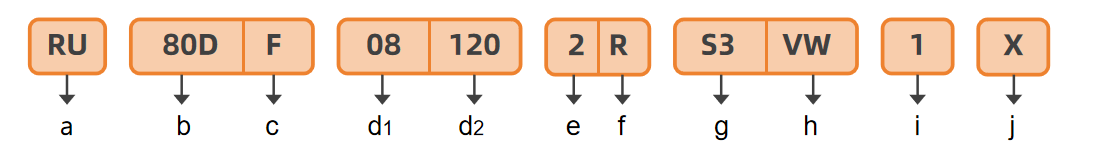

• uma. Tipo de mecanismo: RU – Mecanismo básico de came de rolete de alta rigidez.

• b. Tamanho do modelo: Distância entre os centros do eixo de entrada e saída (por exemplo, 80D = 80 mm de distância do centro).

•c. Configuração de saída: DS (tipo eixo), DF (tipo flange), DT (tipo mesa), DA (tipo mesa ultrafina), PU (tipo placa).

• d1. Número de Estações de Indexação (Paradas): Divisões de indexação padrão (ex.: 08 = 8 paradas); personalizável em até 48 paradas.

• d2. Ângulo de acionamento do came de entrada: O ângulo de rotação do eixo de entrada dedicado a acionar o movimento de indexação de saída (por exemplo, ângulo de acionamento de 120°/os 240° restantes representam o tempo de permanência estacionário).

• e. Curva de movimento do came: trapézio 1 modificado (MT), senoidal 2 modificado (MS), velocidade constante 3 modificada (MCV50).

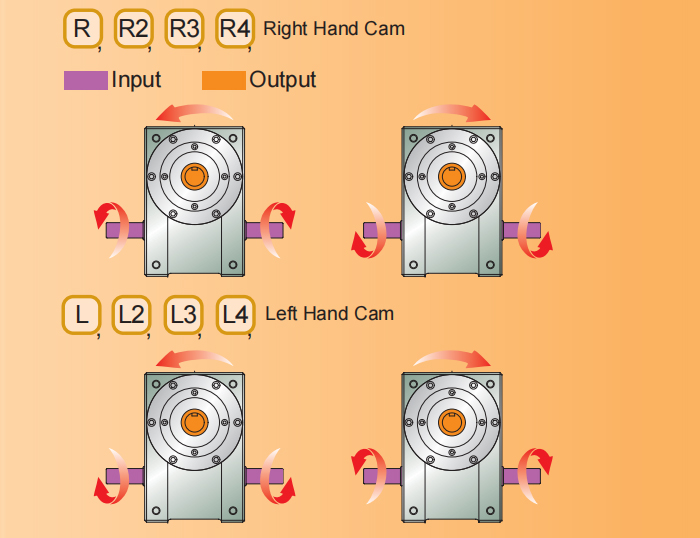

•f. Direção da hélice do came e número de permanências: Define a hélice direita (R) ou esquerda (L) e o número de permanências por revolução do eixo de entrada (1, 2, 3 ou 4 permanências).

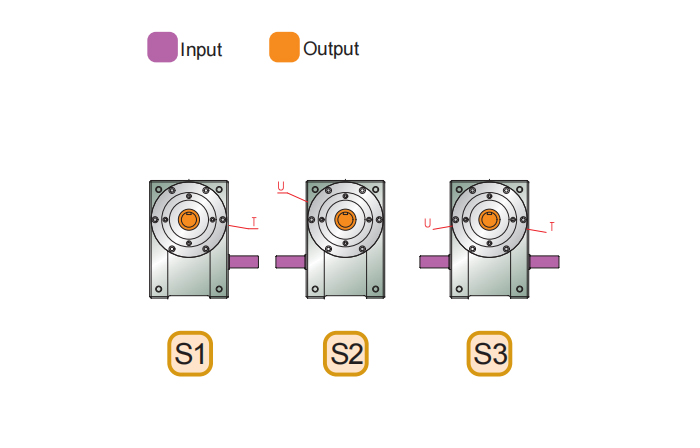

• g. Disposição do eixo de entrada: opções S1 a S4, especificando eixos de entrada estendidos simples ou duplos e seu alinhamento direcional espacial.

• h. Faces de montagem da caixa: especifica superfícies de montagem usinadas equipadas com furos roscados (V, W, P, S, T, U) para combinar perfeitamente com o layout da sua estrutura.

SUPORTE TÉCNICO E DOWNLOAD DE CATÁLOGO

• Acesse mais modelos e dimensões detalhadas: esta página exibe apenas as séries principais principais. Para configurações especiais, torque dinâmico permitido detalhado e dados de carga final axial/radial, baixe nosso catálogo de produtos diretamente.

• Engenharia de seleção personalizada e não padrão: Para cargas ultrapesadas, de alta frequência, ângulos de acionamento personalizados ou restrições de espaço extremas, entre em contato com os engenheiros de aplicação da HAEGOLIA. Baseados no contexto de fabricação do mundo real, fornecemos cálculos de correspondência de inércia e soluções completas de seleção de sistemas de movimento intermitente.
