Prática de usinagem horizontal de alta rigidez para componentes de energia e potência para serviços
Compartilhe
Descrição

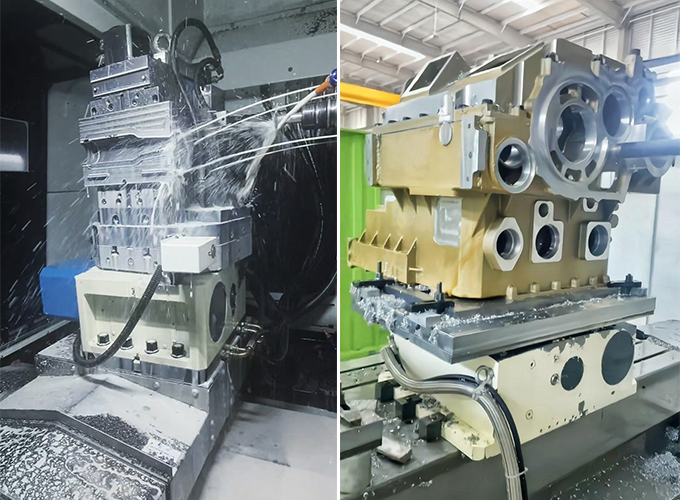

Com foco nas indústrias de equipamentos de energia pesados, transmissão de energia e válvulas de grande escala, esta solução destaca a aplicação de engenharia da Série Horizontal NCCT (Roller Cam + Three-Piece Clutch). Ao utilizar uma configuração de montagem horizontal integrada com a rigidez inerente da máquina, esta configuração permite a remoção de metal de alta intensidade para peças grandes e pesadas. A solução enfatiza a “rigidez extrema” nos Centros de Usinagem Horizontais (HMC) e a “capacidade de expansão flexível” nos Centros de Usinagem Verticais (VMC), fornecendo uma referência robusta de usinagem de precisão para clientes globais da indústria pesada.
1. Características da indústria
Otimização de carga gravitacional
Para peças de trabalho maciças (por exemplo, válvulas de esfera grandes, caixas de engrenagens pesadas), o layout horizontal distribui a carga de forma mais eficaz, reduzindo significativamente o impacto radial no fuso principal da mesa rotativa.
Remoção de materiais pesados
O desbaste com fresas de facear de grande diâmetro exige que a mesa indexadora mantenha uma rigidez mecânica estática excepcional enquanto estiver no estado travado.
Evacuação otimizada de chips
A usinagem horizontal aproveita a gravidade para facilitar a rápida remoção de cavacos durante a furação profunda ou fresamento multifacetado, protegendo tanto as ferramentas de corte quanto as superfícies acabadas.
2. Peças de trabalho comuns
Equipamentos Energéticos
Corpos de válvulas de esfera de médio a grande porte, componentes de prevenção de explosão (BOP) e válvulas de manifold grandes.
Transmissão de energia
Carcaças de eixo de caminhões pesados, caixas de engrenagens industriais e suportes giratórios para máquinas de construção.
Indústria Pesada Geral
Estações de trabalho de indexação de precisão para mandriladoras e fresadoras horizontais.
4. Configuração de Engenharia
Solução Primária: NCCT Horizontal + Centro de Usinagem Horizontal (HMC)
Recomendação: Combine com HMCs de médio a grande porte com tamanho de mesa de trabalho de 800 mm ou maior. Este é o padrão ouro para usinagem pesada, garantindo máxima precisão de posicionamento e eficiência de corte.
Solução Secundária: NCCT Horizontal + Centro de Usinagem Vertical (VMC)
Recomendação: Combine com VMCs para serviços pesados com curso de 1200 mm ou maior.
Dica técnica: Esta combinação normalmente requer uma placa angular especialmente projetada ou um sistema de fixação modular para gerenciar a interferência espacial e garantir a estabilidade da peça de trabalho na orientação vertical.
5. Pontos problemáticos da indústria: percepções sobre vibração e deslocamento
Ressonância de baixa frequência:
Durante a usinagem em balanço ou corte lateral pesado, a força de travamento insuficiente nas mesas padrão leva à ressonância de baixa frequência, que pode destruir o acabamento superficial das faces críticas de vedação.
Impactos de flutuação hidráulica:
Em oficinas de grande porte, a força de travamento inconsistente causada por flutuações do óleo hidráulico induzidas pela temperatura pode levar a desvios dimensionais em longos ciclos de produção.
7. Assessoria de Engenharia para Variações Globais
Para garantir que o equipamento tenha o melhor desempenho em diferentes ambientes geográficos (desde regiões árticas até áreas tropicais com alto teor de poeira), compartilhamos os seguintes conhecimentos de engenharia:
Viscosidade do fluido e temperatura ambiente:
Em climas frios, as alterações na viscosidade do óleo hidráulico podem afetar os tempos de resposta. Recomendamos o uso de óleo hidráulico de baixo ponto de fluidez ISO VG 32/46 para garantir indexação rápida e força de travamento consistente para a embreagem de três peças.
Gerenciamento de deslocamento térmico:
Para peças de precisão em grande escala, recomendamos estabelecer uma rotina de "Ciclo de Aquecimento" — executando a mesa de indexação por 15 minutos antes do corte. Isso permite que o Roller Cam interno e os componentes da embreagem atinjam o equilíbrio térmico, compensando o desvio de precisão em nível de mícron causado pelas mudanças na temperatura ambiente.
Proteção contra poeira e vedação:
Em ambientes com alto teor de poeira de ferro fundido, inspecione regularmente o sistema de cortina de ar para evitar que partículas abrasivas entrem nas superfícies de engate da engrenagem, preservando a integridade do travamento.
Vantagens
01
Resiliência extrema à vibração
O design de “Separação Dinâmica-Estática” mantém o mecanismo de precisão do Roller Cam longe de cargas de choque, prolongando a vida útil do equipamento em mais de 30%.
02
Valor de configuração única
A usinagem multifacetada horizontal reduz a necessidade de levantamentos repetidos do guindaste, aumentando a segurança do operador e garantindo uma precisão posicional relativa superior entre furos e superfícies.
03
Compatibilidade do sistema
Adapta-se perfeitamente aos principais sistemas CNC globais para integração de posicionamento multieixos rápida e precisa.
9. Compradores-alvo
Gerentes de produção em OEMs especializados em equipamentos de energia globais e máquinas de energia pesada.
Líderes técnicos que buscam atualizar equipamentos de 3 eixos com recursos de usinagem horizontal multifacetada.
Especialistas em controle de qualidade na indústria pesada que exigem acabamentos superficiais superiores sob condições de corte pesadas.
